60 kW

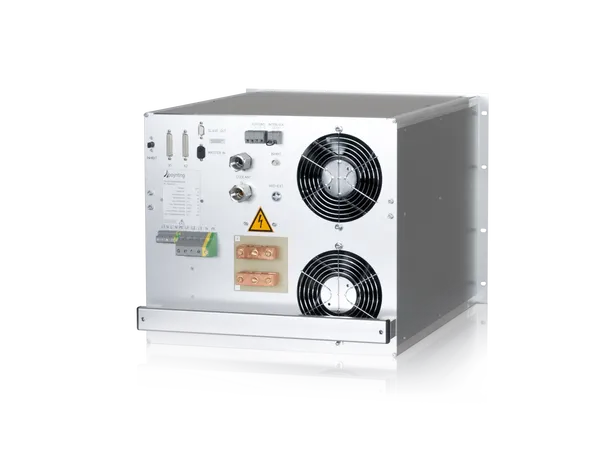

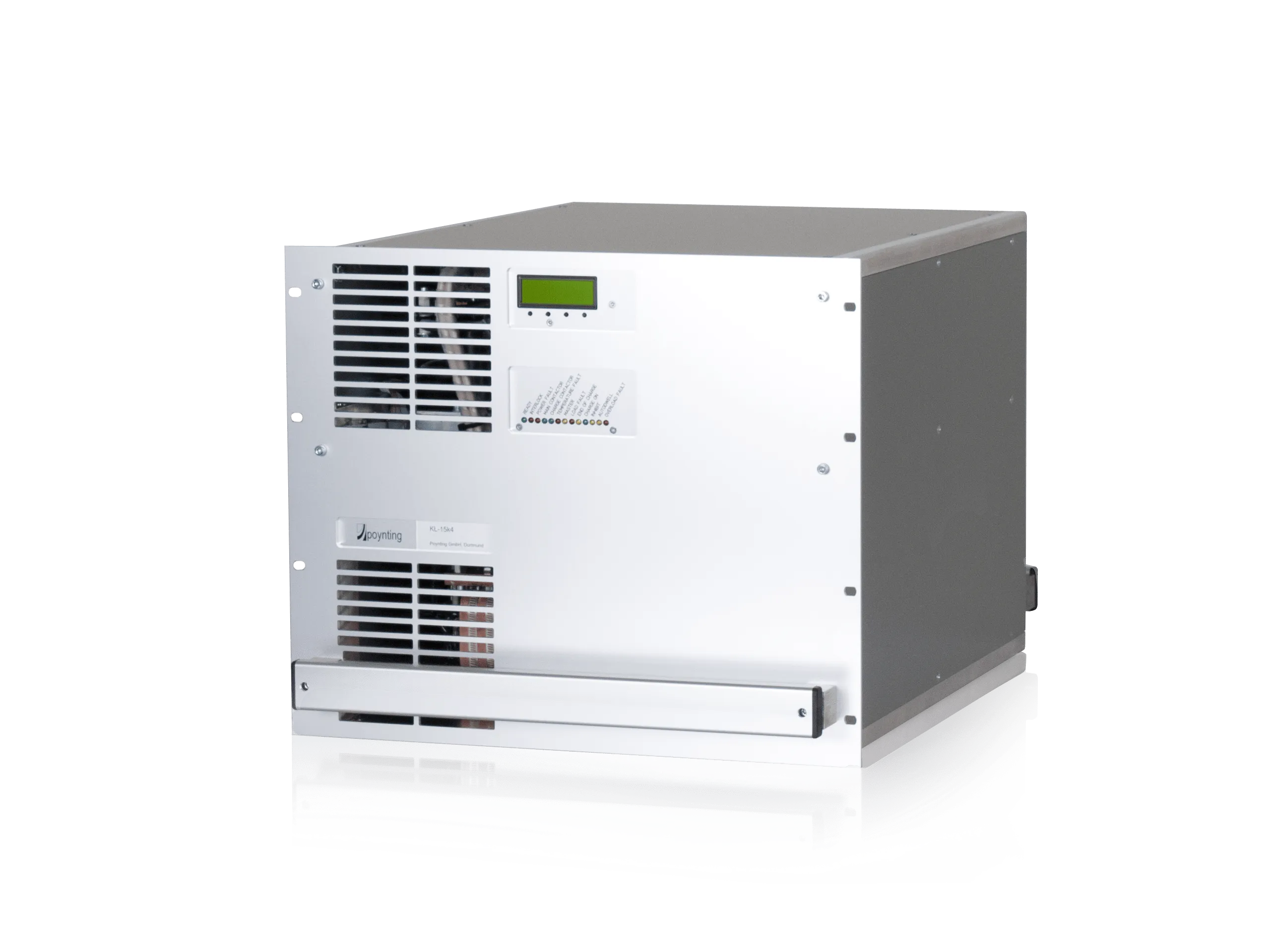

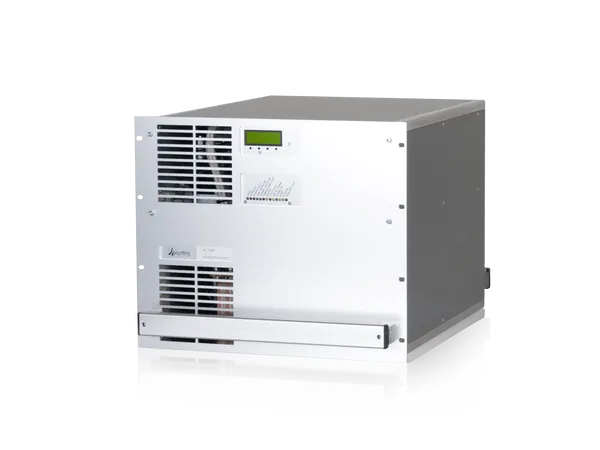

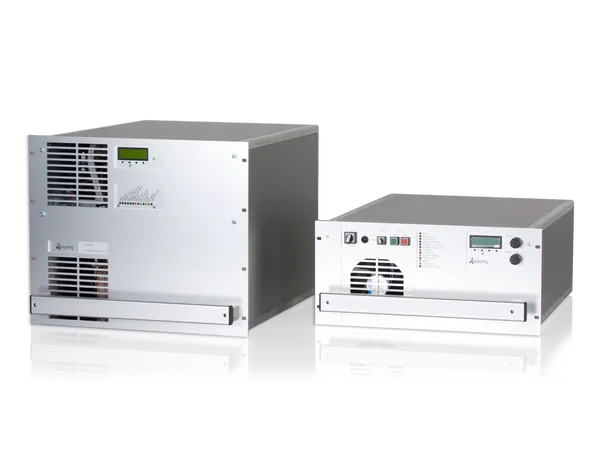

KL-30 / SV-60
Hochleistung und Präzision
Der Gerätetyp KL-30 bezeichnet ein HV-Netzgerät speziell für den repetierenden Kondensator-Ladebetrieb
Der Gerätetyp SV-60 bezeichnet eine speziell für Ihre HV-Anwendung angepasste DC-Stromversorgung mit einer maximalen Ausgangsleistung von 60 kW, basierend auf o.g. Gerätetyp mit anwendungsabhängiger Beschaltung.
Spitzenleistung
60
kW
Wirkungsgrad
bis
90
%
Mittlere Laderate
30
kJ/s
| mittlere Laderate | 30 kJ/s bei 0-100 % Aufladung |
| Spitzenleistung | 60 kW bei Nachlade- oder Konstantspannungsbetrieb |
| Ausgangsspannung | 6 kV, 12 kV, 20 kV, 30 kV, 40 kV oder 50 kV ein Pol an Gehäusemasse oder optional bis 25 kV potentialfrei |
| Wirkungsgrad | > 90 % bei DC-Betrieb, > 80 % bei repetierender vollständiger Entladung |
| Genauigkeit | reproduzierbarkeit bis < 10-4 möglich Stabilität bis < 10-4 möglich |

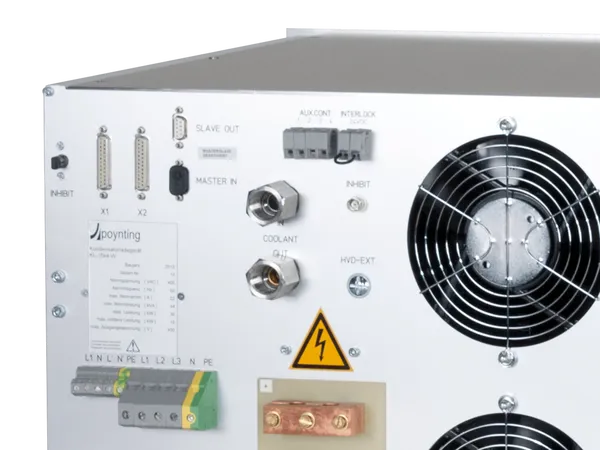

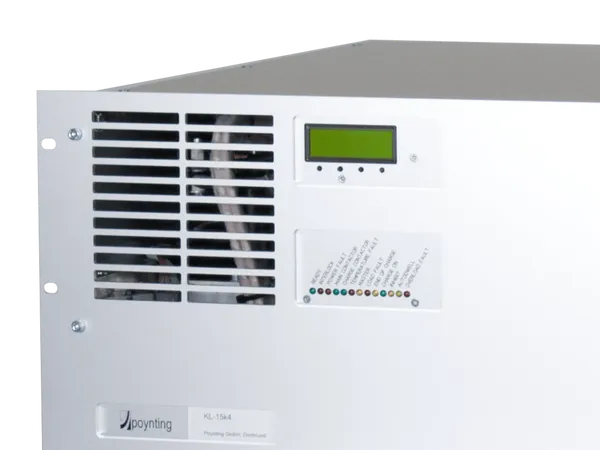

| Bedienung | galvanisch getrennte, parallele SUB-D-Schnittstelle, PROFINET oder CAN-Bus auf Anfrage, optional lokales Bedienpanel LCD-Display für Soll- und Istwerte Master/Slave-Schnittstelle zur Parallelschaltung mehrerer Geräte |
| Netzeingang | 3 x 400 VAC +/-10 %, N, PE |
| Kühlung | Wasserkühlung, Lüfter PROFINET oder CAN-Bus auf Anfrage, optional lokales Bedienpanel LCD-Display für Soll- und Istwerte Master/Slave-Schnittstelle zur Parallelschaltung mehrerer Geräte |
| Abmessungen | 19“-Einschub, 9 HE, Tiefe 630 mm |
| Gewicht | ca. 100 kg |
