SV-'ppp'-'vvv'
modulares Netzgerät
'ppp': maximale Ausgangsleistung
'vvv': maximale Ausgangsspannung
Die Hochleistungs-Stromversorgungen dieser Leistungsklasse sind in der Regel speziell an die jeweilige HV-Anwendung angepasst und möglichst kompakt aufgebaut.

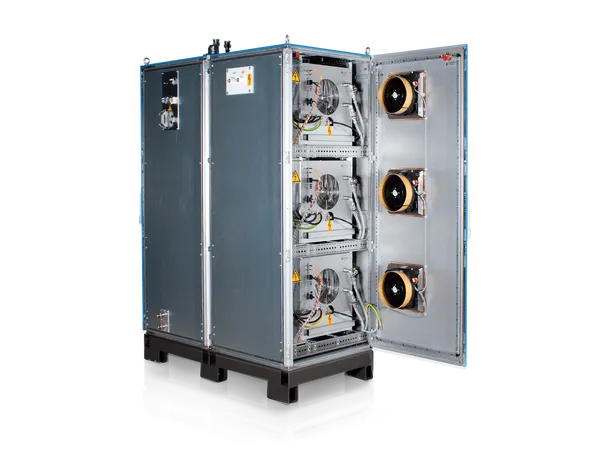

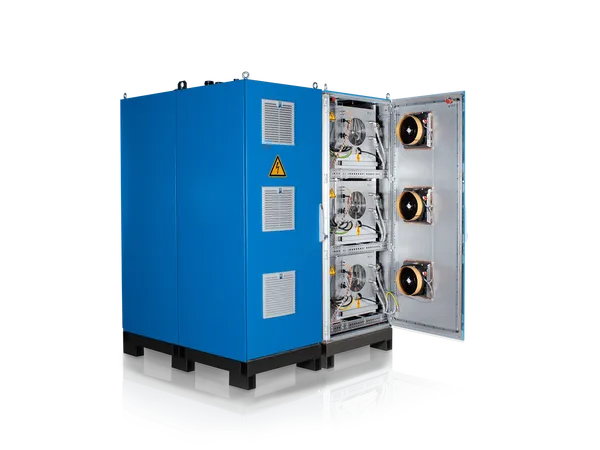

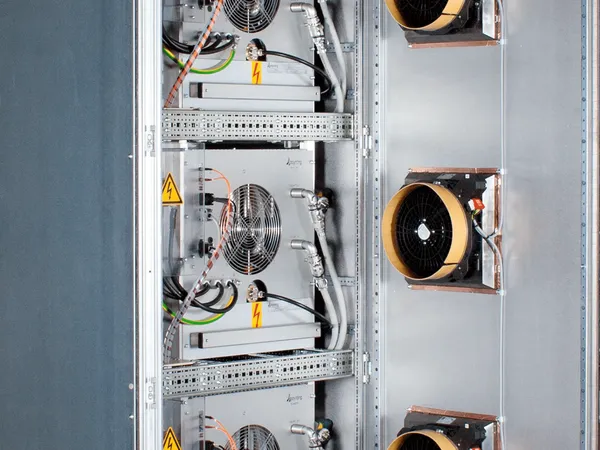

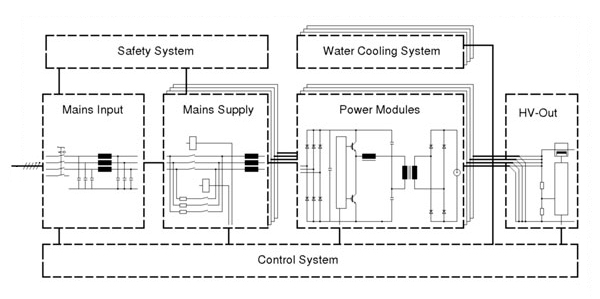

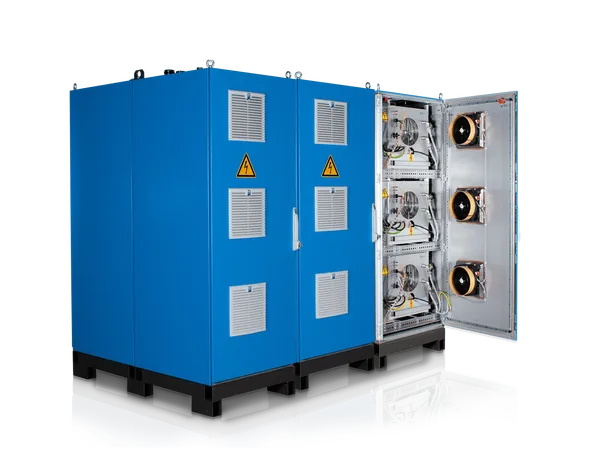

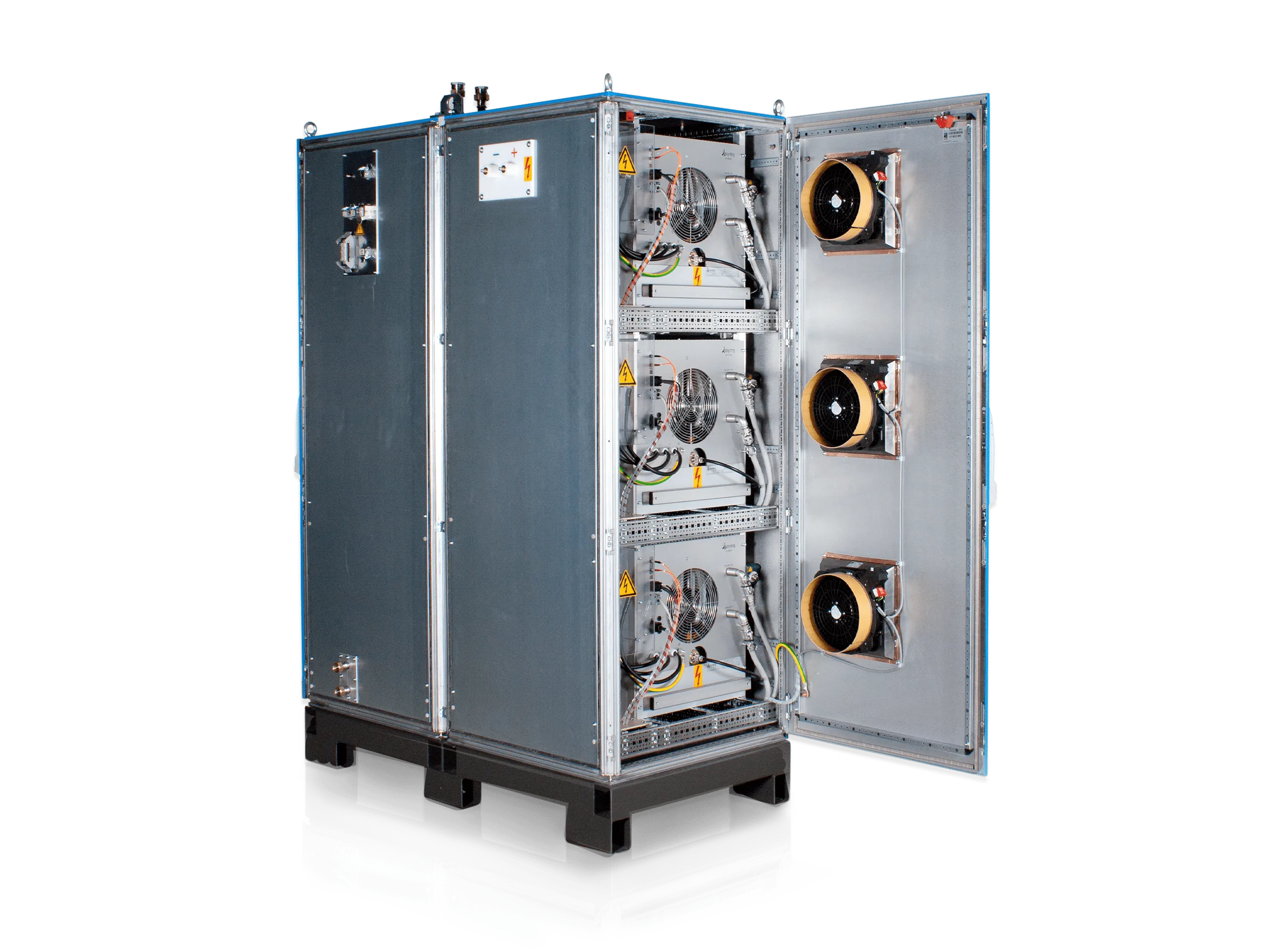

Basis dieser Systeme sind 75 kW-Leistungsmodule MOD-75 in der für die Gesamtleistung erforderlichen Anzahl. Diese beinhalten im wesentlichen Inverterkreis und HV-Tank mit ölgekühltem Transformator und Gleichrichter. Die Module werden in der entsprechenden Anzahl parallel betrieben und zentral gesteuert, überwacht und versorgt. Alle Komponenten sind in einem RITTAL-TS8-EMV-Schranksystem bestehend aus mindestens zwei Schränken mit je 800 mm x 800 mm x 2000 mm (BxTxH) untergebracht.
variable Leistung
5-100
%
Wirkungsgrad
bis
95
%
| Einstellbereich Spannung | 1 – 100 % |
| Einstellbereich Strom | 5 – 100 % |
| Einstellauflösung der Sollwerte | 10-4 |
| Reproduzierbarkeit des Spannungs-Istwertes | bis < 10-4 möglich |
| Stabilität des Spannungs-Istwertes | bis < 10-4 möglich |
| Kühlung | Wasserkühlung, Lüfter |
| Personensicherheit | Türschalter, redundantes und überwachtes Abschaltsystem |

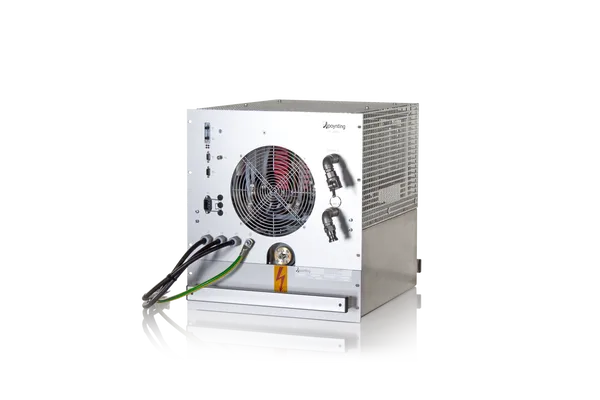

Leistungsmodul MOD-75
| Maximale Ausgangsleistung | 75 kW |
| Kühlung | Wasser/Lüfter |
| Abmessungen | 19”, 12 HE, (BxTxH) 482.6 mm x 533.4 mm x 680 mm (inkl. Griffe und Anschlüsse) |
| Gewicht | ca. 100 kg |
