SMU MODULAR

SMU MODULAR bezeichnet einen Anlagentyp zur magnetischen Umformung, der den höchsten Flexibilitätsgrad in der Produktion unterstützt. Einzelne Module mit standardmäßig 6 kJ Nennenergie (bzw. 9 kJ bei reduzierter Lebensdauer) können in beliebiger Anzahl und Reihenfolge hintereinander geschaltet werden, wobei die Ladeenergie der Module entweder gleichzeitig für mehrere oder gemeinsam für eine Fertigungsaufgabe genutzt werden kann. Jedes Modul besteht üblicherweise aus zwei einzeln schaltbaren Stoßkreisen (Kondensator-Bänken) mit je 3 kJ Nenn-Energieinhalt. Von der Standardausführung abweichende Eigenschaften der Stoßkreise sind prinzipiell möglich.

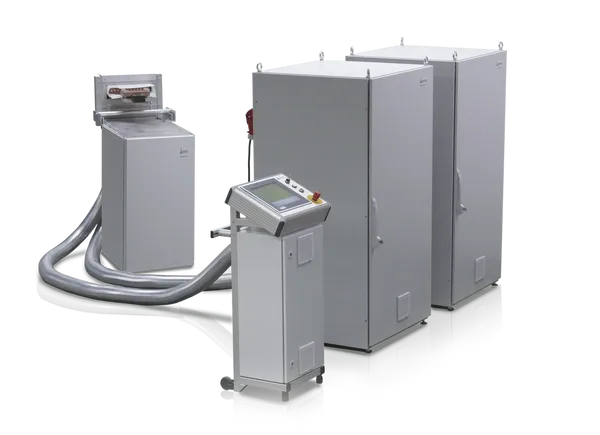

Die Bedienkonsole und die zentrale Steuerung befinden sich in einem externen Steuerpult, das im Umkreis von bis zu 10 m vom ersten Schrankmodul aufgestellt werden kann.

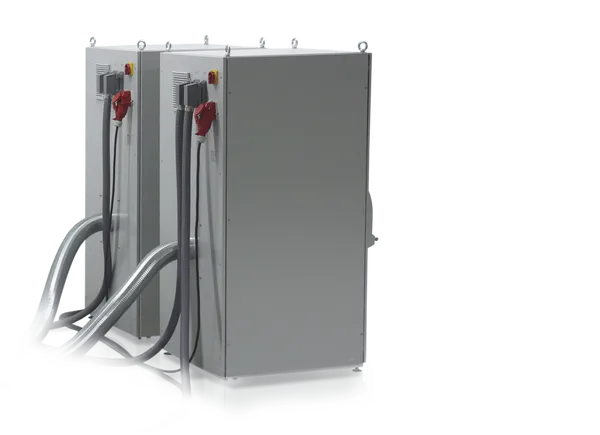

Jede (Kondensator-)Bank wird mittels eines niederinduktiven Kabelpakets an einen Montageadapter für austauschbare Werkzeugspulen angeschlossen.
